Sonderkonstruktionen

Unsere Sonderkonstruktionen sind in Absprache und enger Zusammenarbeit mit unseren Kunden entwickelt und hergestellt worden. Als kleine Übersicht, haben wir Ihnen hier einige Bilder zusammengestellt.

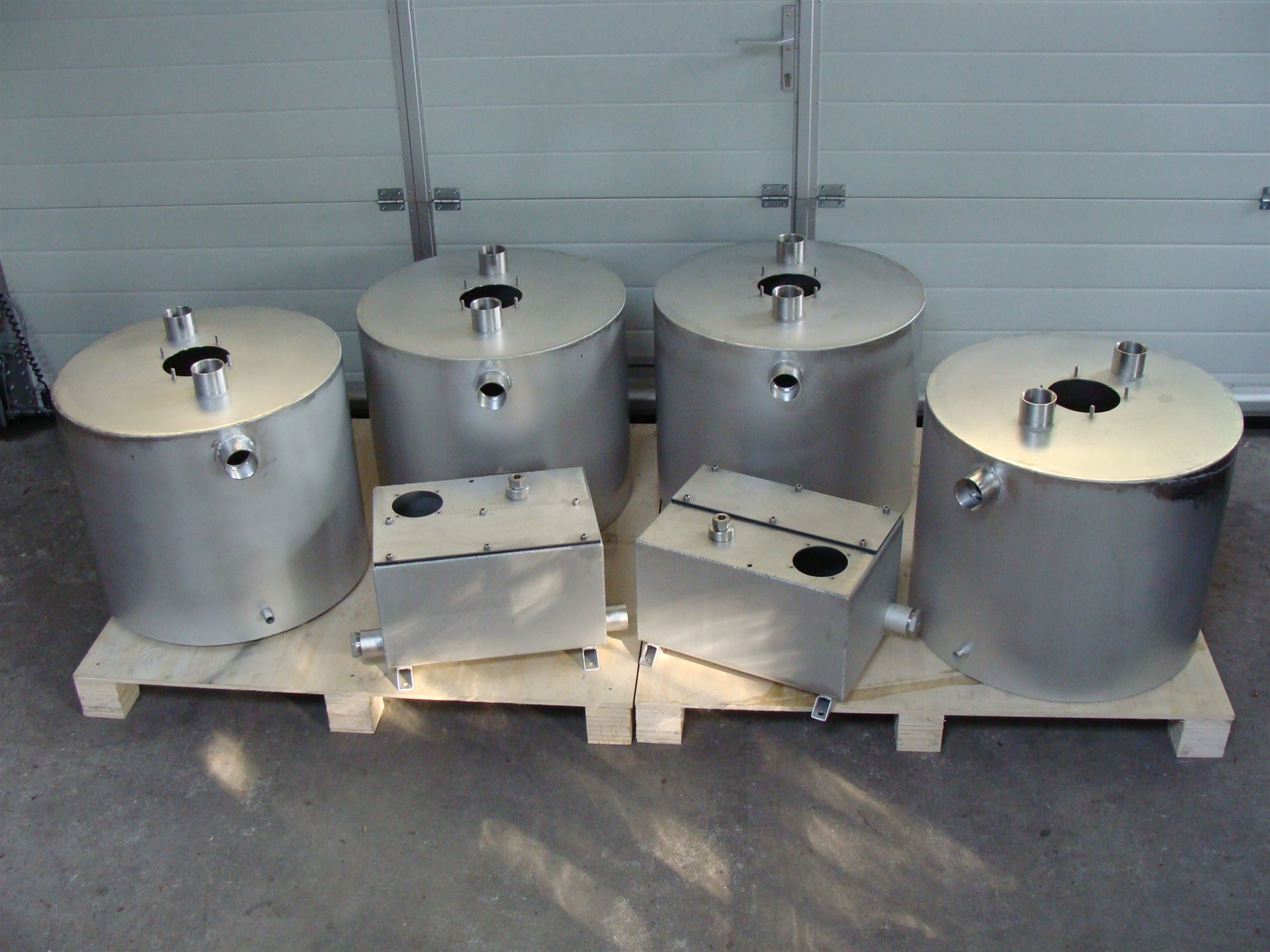

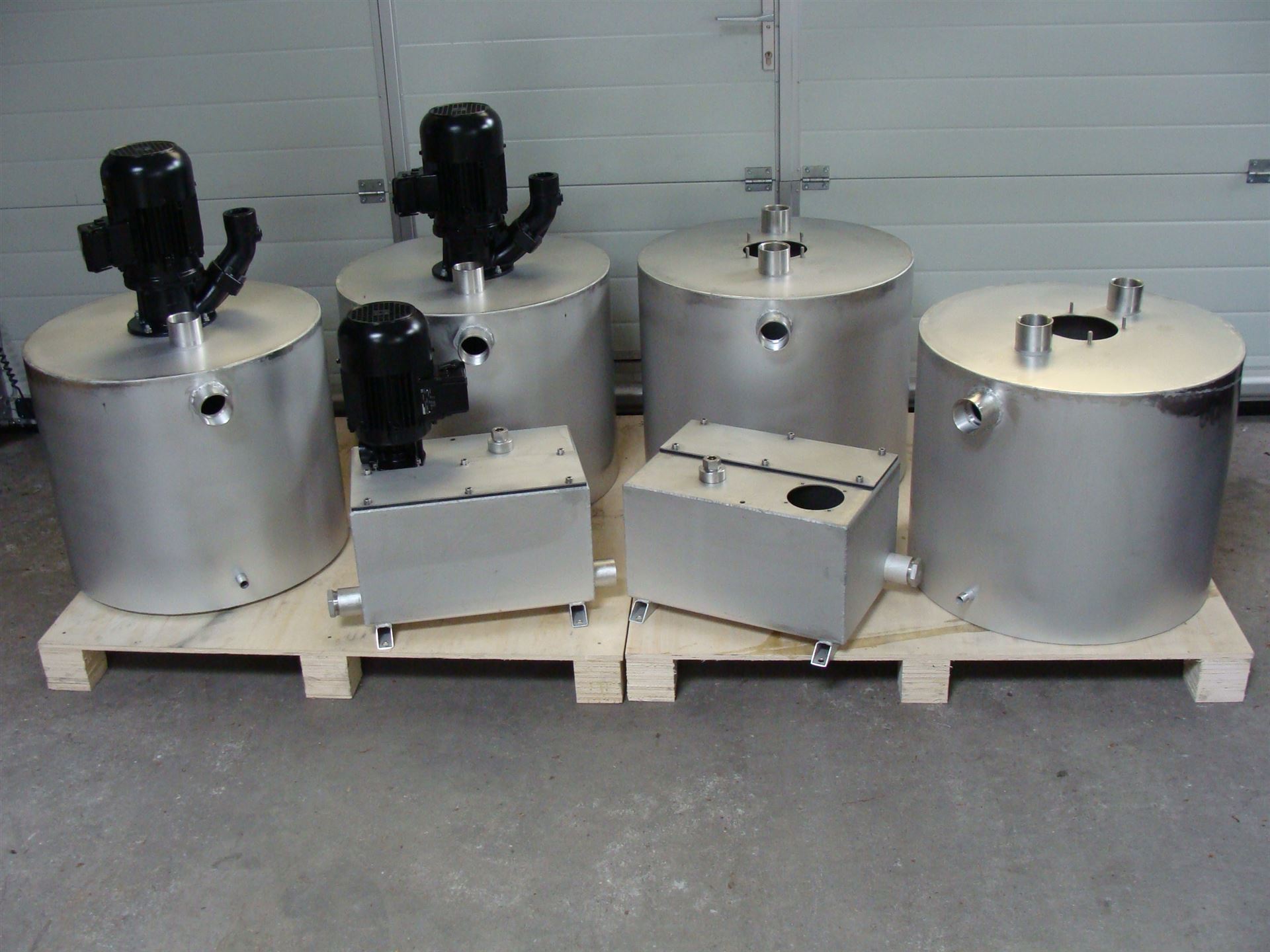

Auf den Bildern oben sehen Sie einige "Ölpumpboxen" in verschiedenen Variationen. Diese dienen dazu, dass aus Ölnebelabscheidern abgeschiedene Öl zu sammeln und anschließend mit der Pumpe wieder dem Kühlschmierkreislaus zuzuführen. Über einen Füllstandsensor wird die Pumpe ein und aus geschaltet. Die Behälter wurden aus 3mm Edelstahlblech Öldicht verschweißt und im Vollbad gebeizt.

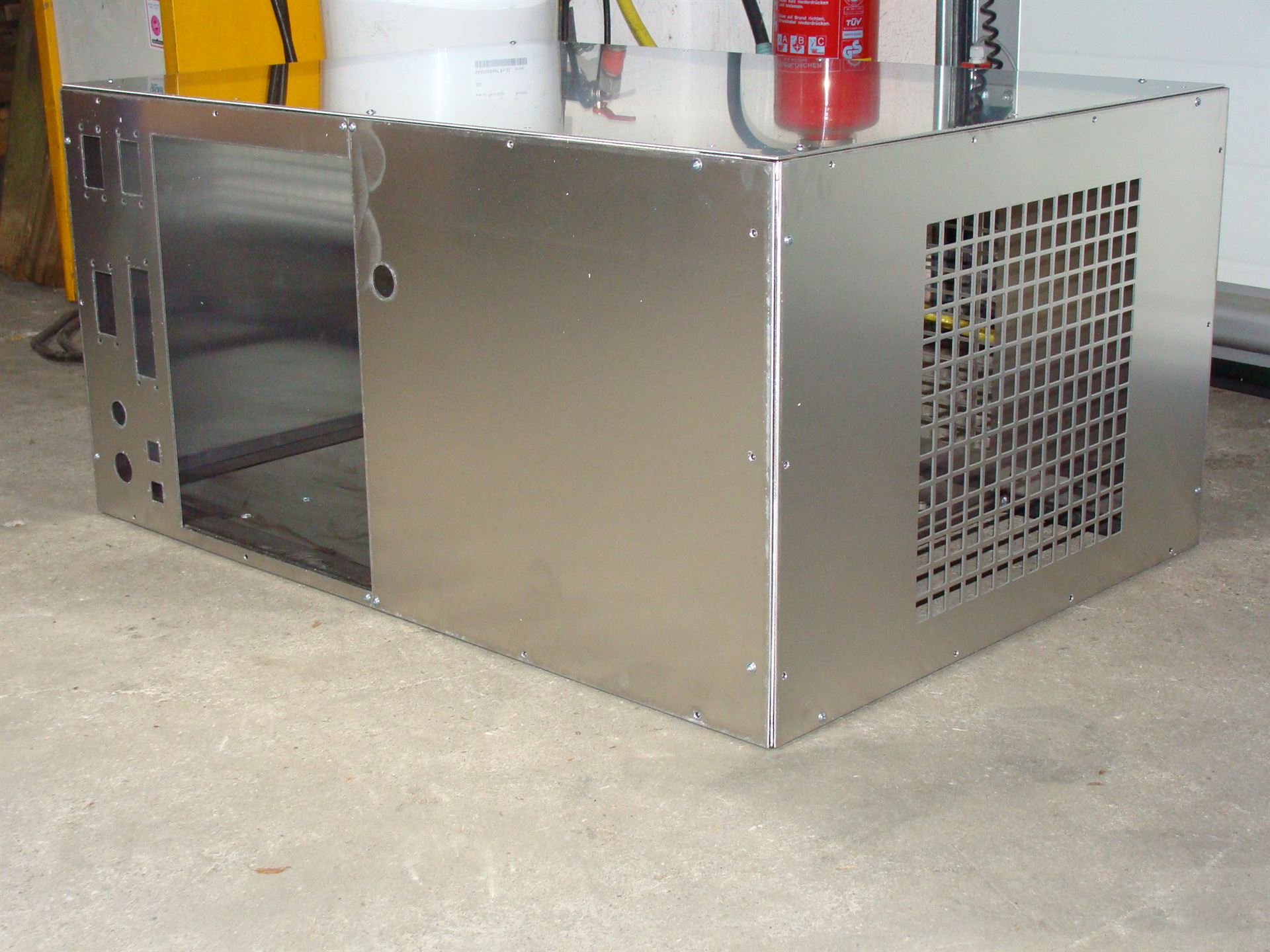

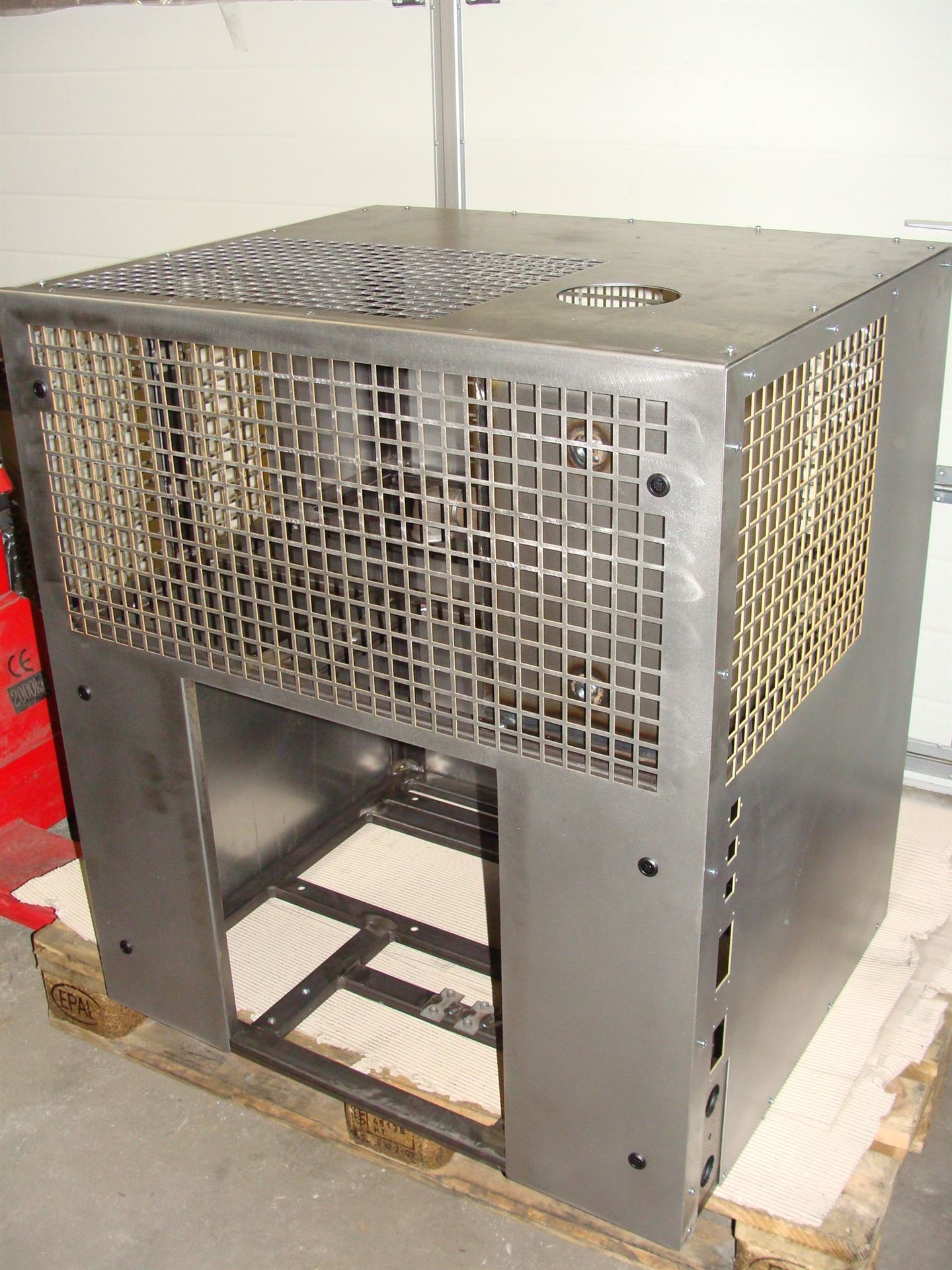

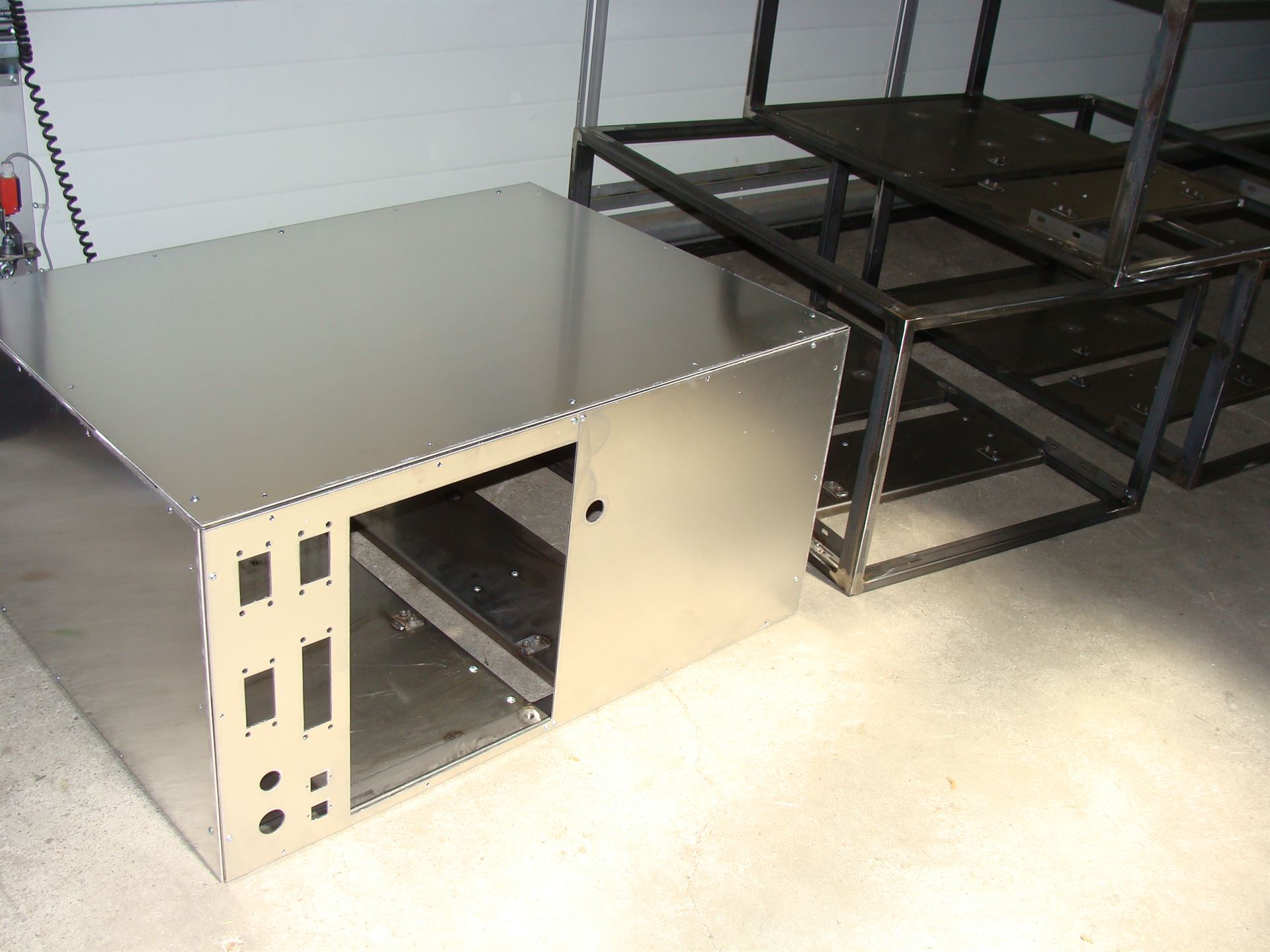

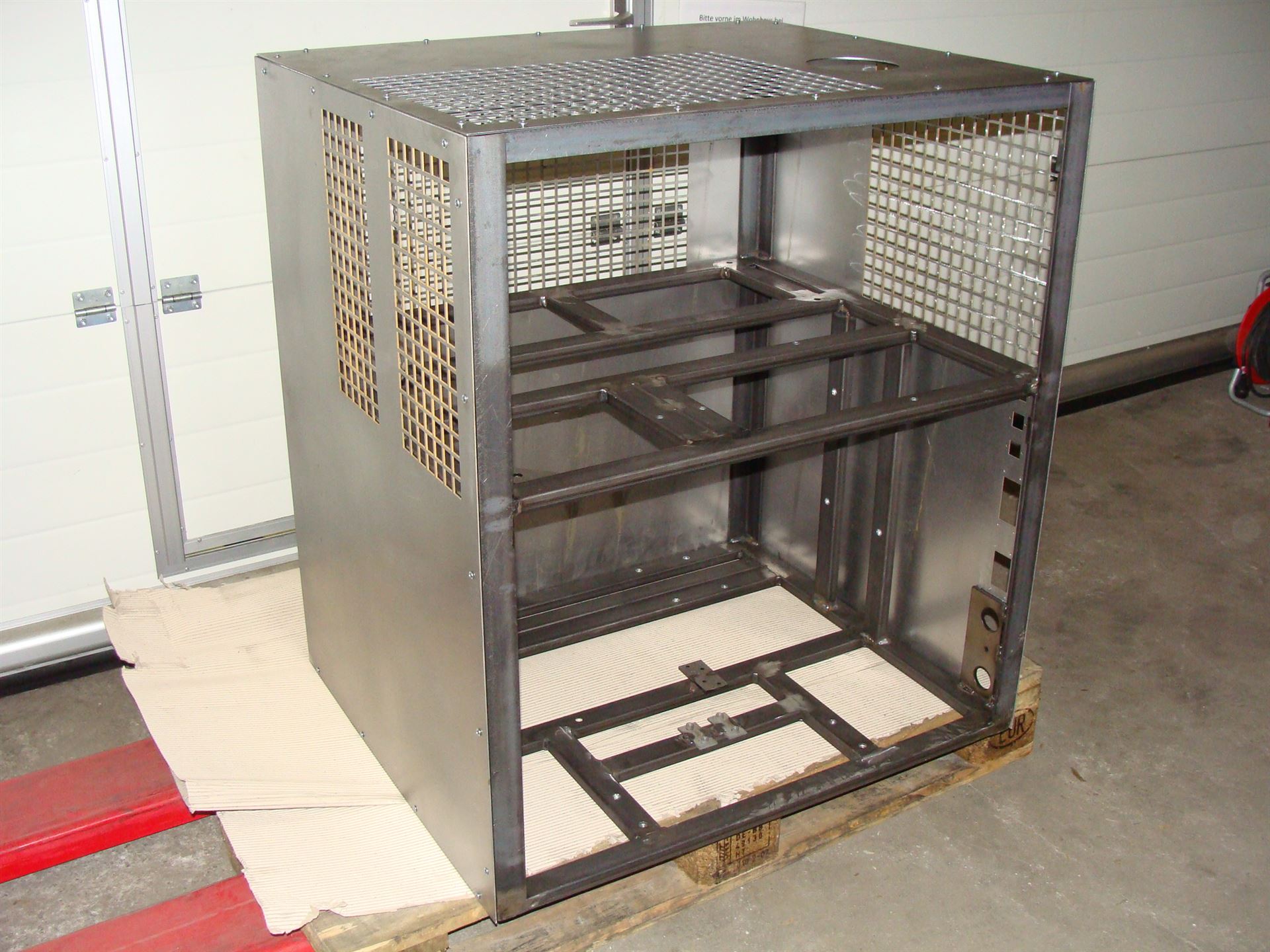

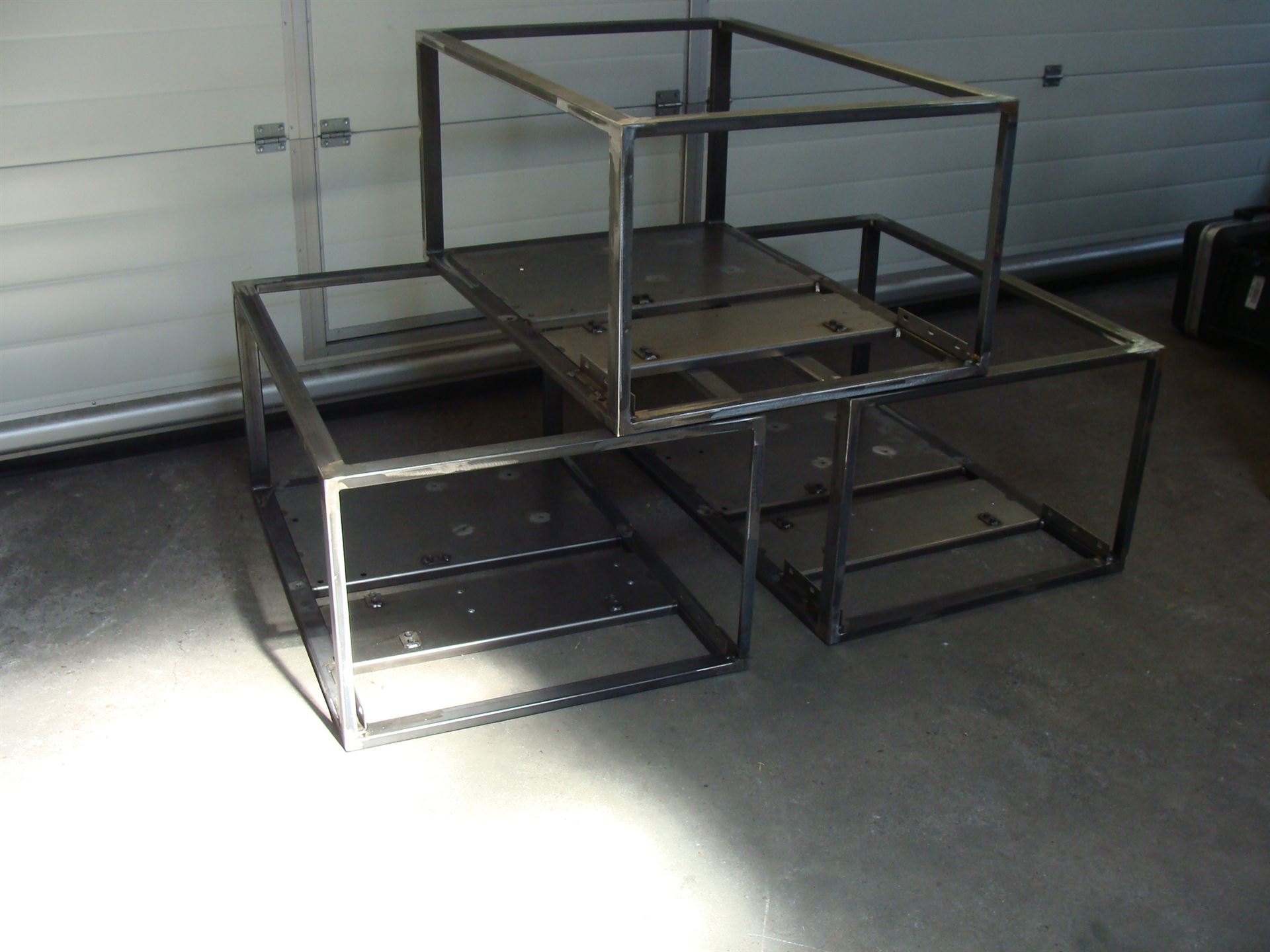

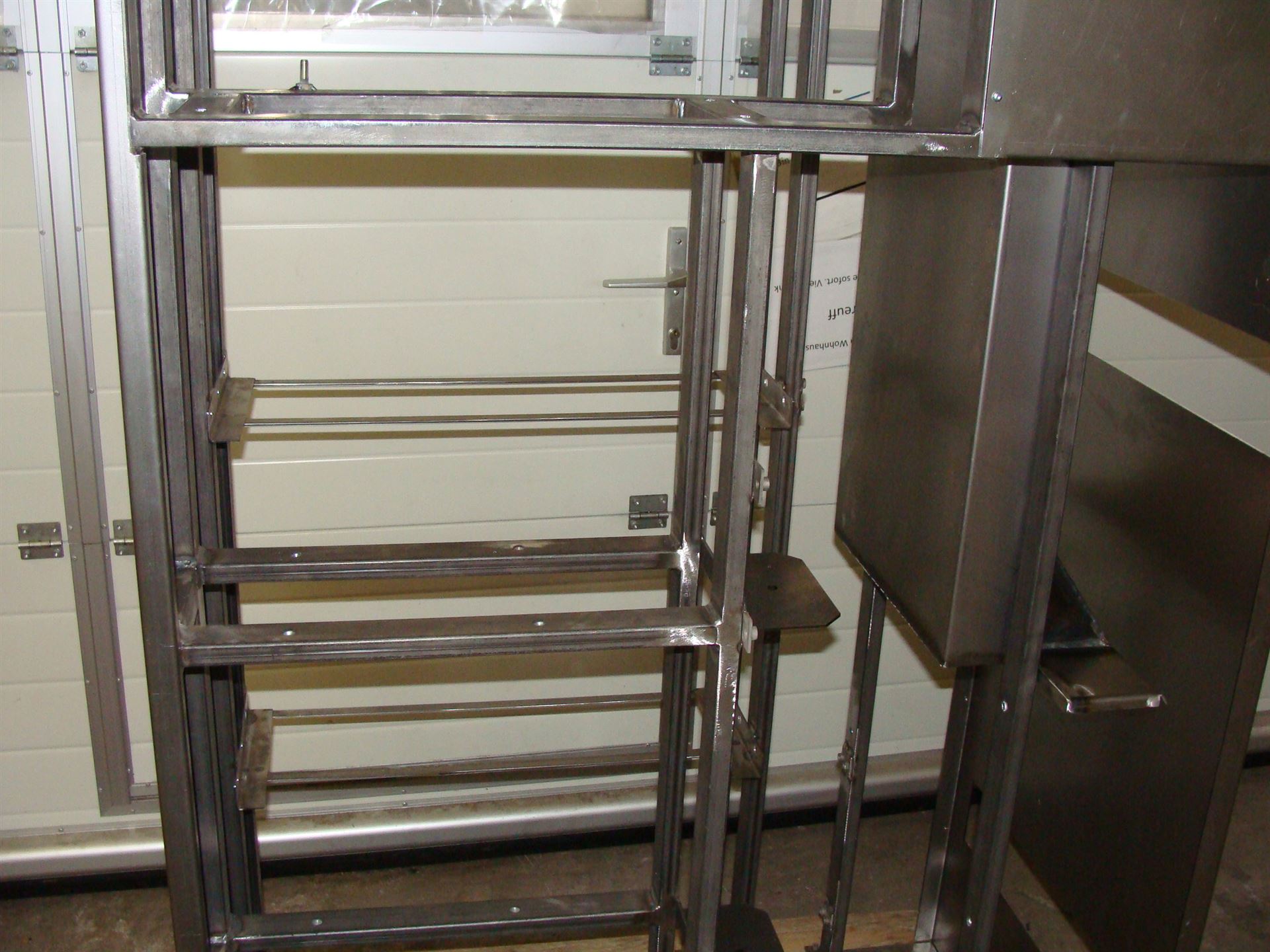

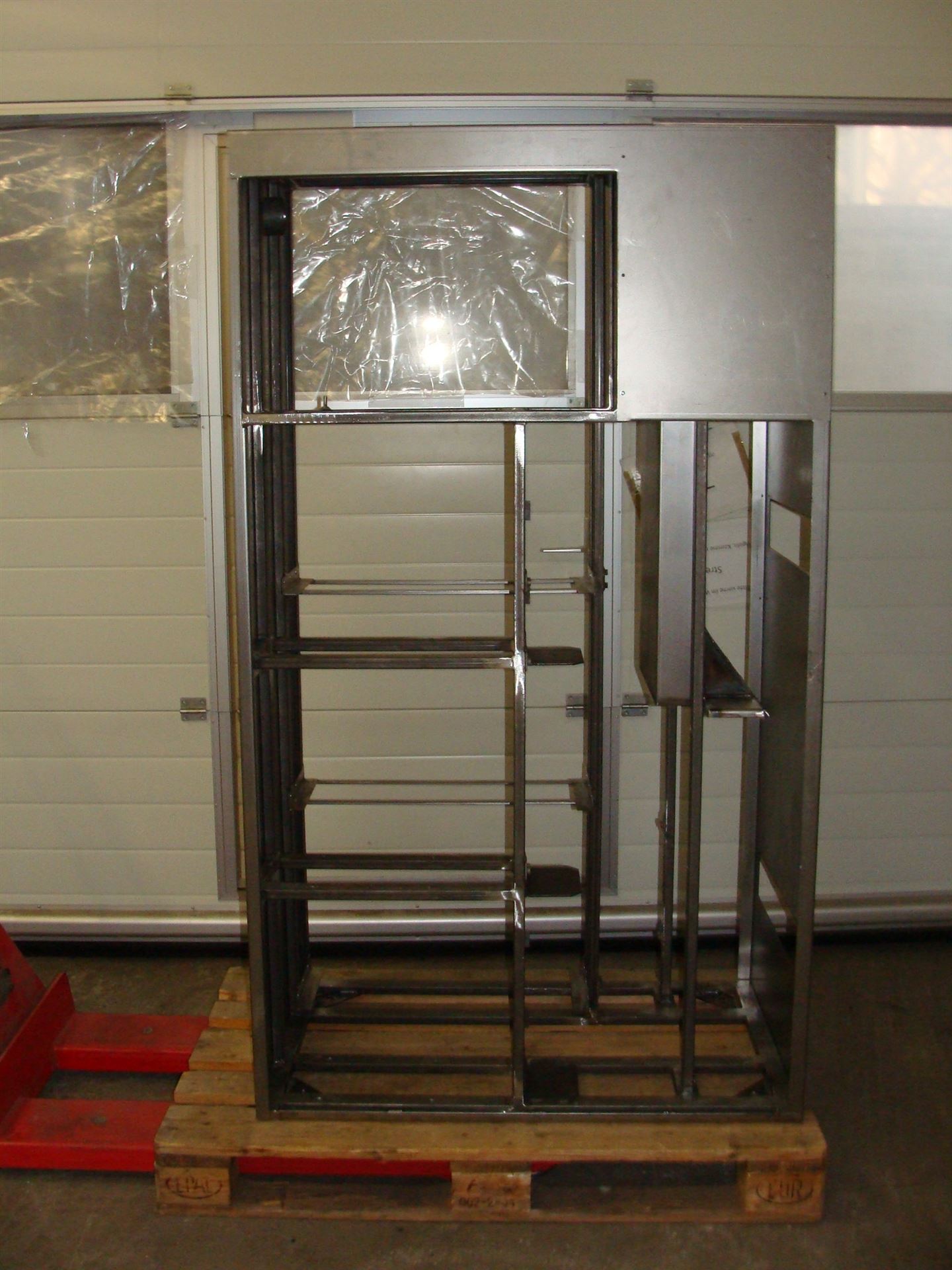

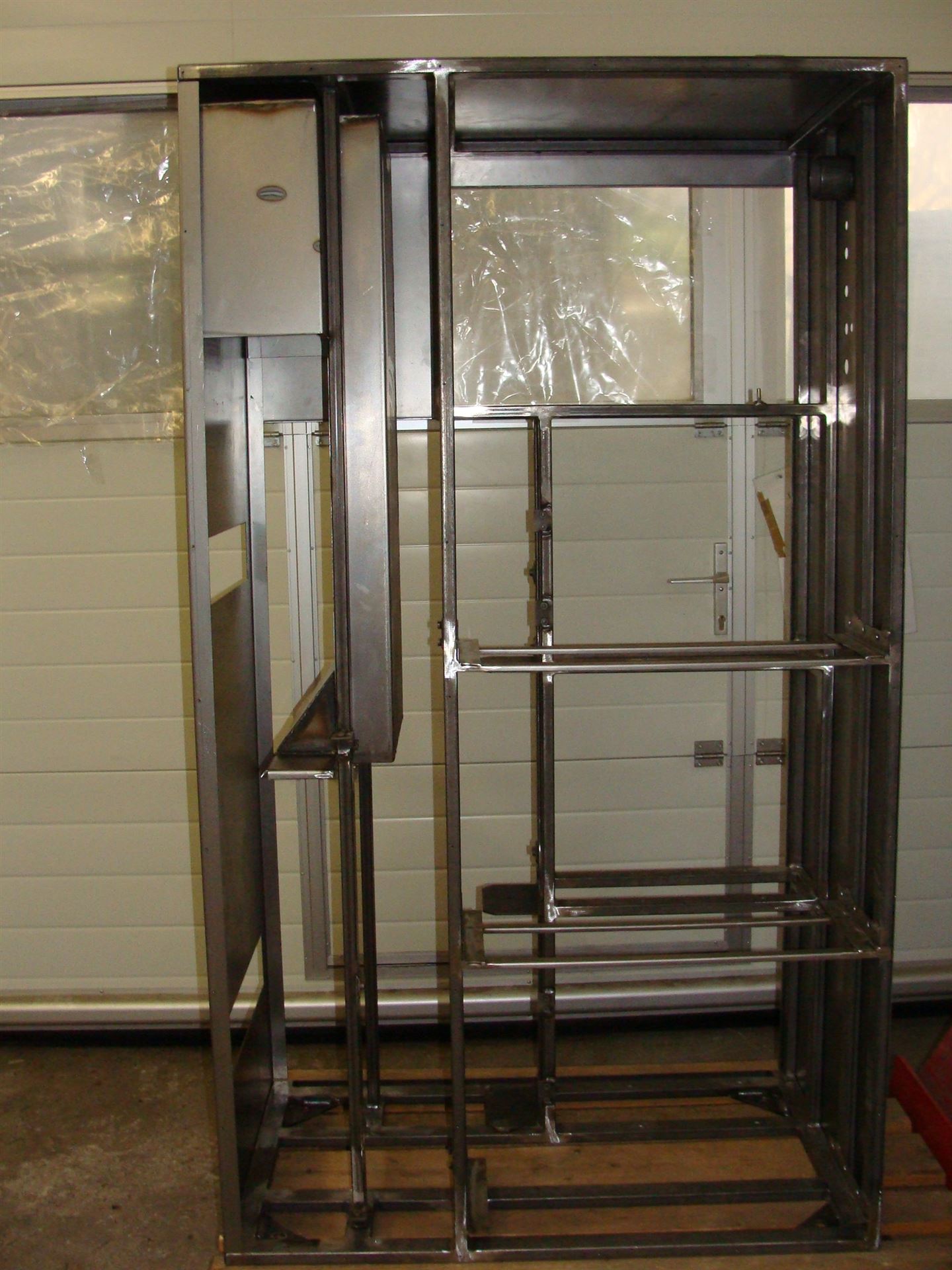

Dieses sind geschweißte Stahlrohrgestelle, die mit Aluminium bzw. Stahlblechen verkleidet werden. Die Stahlrohre werden inkl. aller Bohrungen und Durchbrüche auf Maß gelasert. Dieses hat den Vorteil, nicht nur viel Präziser zu sein, sondern es lassen sich auch eckige Durchbrüche z.B. für Sechskant-Nietmuttern erstellen. Zusätzlich werden so genannte "Positionierhilfen" an/in die Profile gelasert. Das bedeutet, dass an den Rohrenden "Laschen" stehen gelassen werden und im Gegenstück entsprechende Öffnungen. Somit werden die Teile absolut genau Positioniert vor dem Verschweißen.

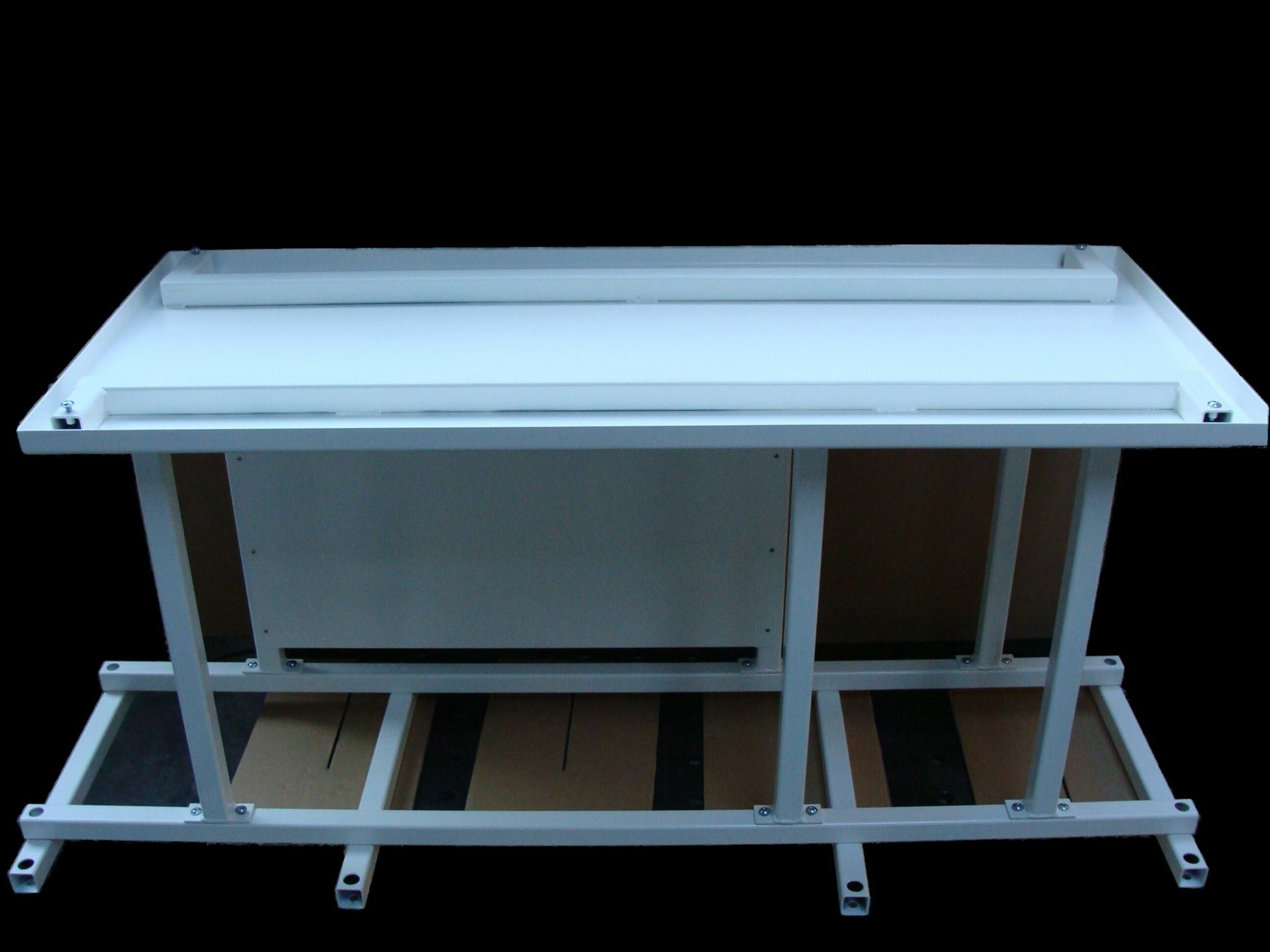

Stahlrohrgestell für einen Ölnebelabscheider, mit aufgeschweißter Wanne zum Auffangen von Tropfmengen, die beim Filterwechsel entstehen können.

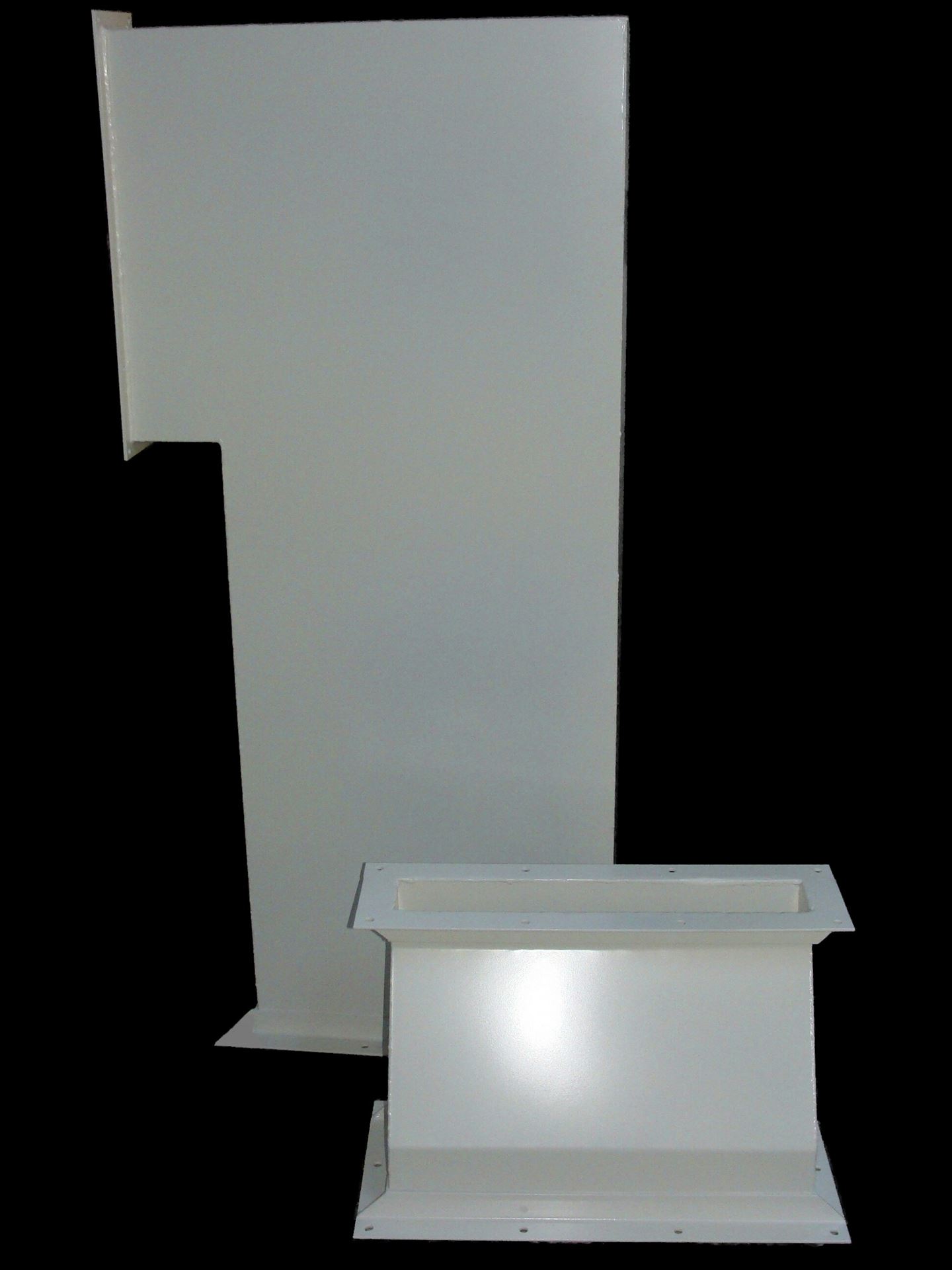

Öldicht Geschweißte Kanalteile als Verbindung zwischen Ölnebelabscheider und Werkzeugmaschine.
